Направляющие и системы для выдвижных ящиков

Современная фурнитура направляющих систем для комфортной и безопасной мебели придаёт законченный и упорядоченный вид, облегчает хранение вещей, удобный и легкий доступ. Низкие оптовые цены от 31,06₽ за комплект роликовых направляющих, шариковые направляющие от 46,73₽, системы ящиков от 154,87₽.

15.03.2023 Новые декоры, новые цвета, новые материалы и формы (скачать по клику в pdf)

НОВЫЙ КАТАЛОГ МЕБЕЛЬНОЙ ФУРНИТУРЫ ПАРТНЕР — 2023

Скачать в PDF

направляющие PARTNER

В каталоге «Партнер»  широкий ассортимент мебельных петель различного типа и назначения. Петли для ответственных производителей мебели.

  • M-BOX
  • Шариковые направляющие
  • Направляющие скрытого монтажа
  • PARTNERBOX

Перейти в магазин Каталог / Монтажные схемы
Направляющие и системы ящиков PARTNER

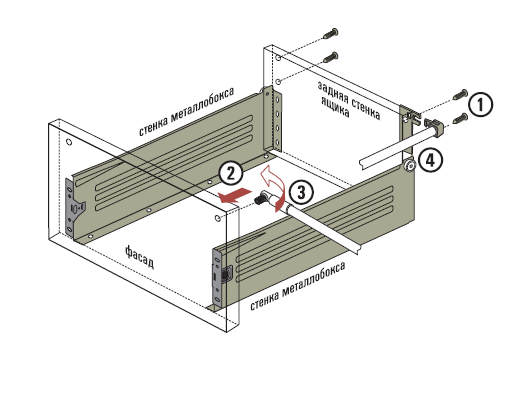

M-BOX

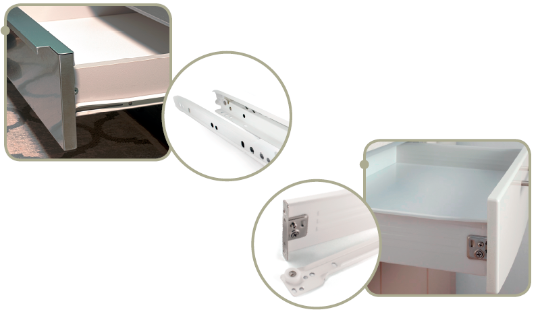

M-BOX – системы направляющих для ящиков на роликах, имеющие в своей системе детали, заменяющие собой боковые стенки ящика, что повышает надежность конструкции.

Конструктивные особенности:

  • крепежная планка (крепление к фасаду),
  • дополнительные ребра жесткости,
  • цветное покрытие,
  • ребра жесткости,
  • направляющая - боковая стенка ящика,
  • ролик POM,
  • двойной останов (защита от выпадения),
  • изгиб профиля (защита от выкатывания и конструктивная реализация механизма самозатягивания),
  • стопор.

Комплект направляющих металлобокса роликовых неполного выдвижения для установки в корпус мебели и на выдвижной ящик.

MB 86-150

Комплект направляющих металлобокса роликовых неполного выдвижения для установки в корпус мебели и на выдвижной ящик.

  • Дополнительные ребра жесткости
  • Защита от выкатывания
  • Защита от выпадения
  • Ролик ABS
  • Монтаж: открытый
  • Цветное покрытие
  • Оптимальная нагрузка: 20 кг.
Состав комплекта:
  • Стенка металлобокса окрашенная, с роликом - 2 шт.
  • Направляющая роликовая окрашенная - 2 шт.

Купить Каталог
Комплект продольных рейлингов для роликовых направляющих металлобокса.

MBR

Комплект продольных рейлингов для роликовых направляющих металлобокса.

  • Для комплекта металлобоксов/partnerbox
  • Монтаж: открытый
  • Цветное покрытие
Состав комплекта:
  • Рейлинг продольный окрашенный - 2 шт.
  • Крепежная планка - 2 шт.

Купить Каталог

Шариковые направляющие

Шариковые направляющие – системы шариковых направляющих для ящиков. Эти системы направляющих наиболее востребованы при изготовлении мебели среднего и премиум-класса, у них плавный и тихий ход и технологичный дизайн.

Конструктивные особенности:

  • стопор (защита от выкатывания)
  • защита от выпадения
  • сепаратор на шариках
  • механизм мягкого закрывания Soft closing
  • демонтажная клипса

Комплект шариковых направляющих полноговыдвижения с упором и защитой от выкатывания для установки в корпус мебели и на выдвижной ящик.

DB3501

Комплект шариковых направляющих полноговыдвижения с упором и защитой от выкатывания для установки в корпус мебели и на выдвижной ящик.
  • Система шарикового скольжения полозьев
  • Защита от выкатывания
  • Полное выдвижение
  • Монтаж: открытый

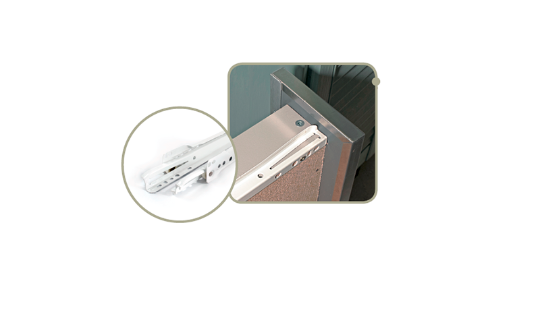

  • Установка ящика: фиксированный надвижной
  • Оптимальная нагрузка: 20 кг.

Состав комплекта:

  • Шариковые направляющие открытого монтажа - 2 шт.

Купить Каталог
Комплект шариковых направляющих неполноговыдвижения с упором и защитой от выкатывания для полки под компьютерную клавиатуру.

DB3521

Комплект шариковых направляющих неполноговыдвижения с упором и защитой от выкатывания для полки под компьютерную клавиатуру.
  • Система шарикового скольжения полозьев
  • Защита от самопроизвольного выкатывания
  • Неполное выдвижение
  • Монтаж: открытый подстольный
  • Установка полки: фиксированный надвижной
  • Оптимальная нагрузка: 25 кг.
Состав комплекта:
  • Шариковые направляющие открытого монтажа для полки под клавиатуру - 2 шт.
  • Кронштейны для крепления - 4 шт.
  • Винт М4х6 - 4 шт.
  • Саморез 3.5х16 - 10 шт.
Купить Каталог
Комплект шариковых направляющих полноговыдвижения с упором и защитой от выкатывания для установки в корпус мебели и на выдвижной ящик.

DB4201

Комплект шариковых направляющих полноговыдвижения с упором и защитой от выкатывания для установки в корпус мебели и на выдвижной ящик.
  • Система шарикового скольжения полозьев
  • Защита от выкатывания
  • Полное выдвижение
  • Монтаж: открытый
  • Установка ящика: фиксированный надвижной
  • Оптимальная нагрузка: 25 кг.

Состав комплекта:

  • Шариковые направляющие открытого монтажа - 2 шт.

Купить Каталог
Комплект шариковых направляющих полноговыдвижения с упором и защитой от выкатывания для установки в корпус мебели и на выдвижной ящик.

DB4501

Комплект шариковых направляющих полноговыдвижения с упором и защитой от выкатывания для установки в корпус мебели и на выдвижной ящик.
  • Система шарикового скольжения полозьев
  • Защита от выкатывания
  • Полное выдвижение
  • Монтаж: открытый
  • Установка ящика: фиксированный надвижной
  • Оптимальная нагрузка: до 30 кг.

Состав комплекта:

  • Шариковые направляющие открытого монтажа - 2 шт.

Купить Каталог
Комплект шариковых направляющих полного выдвижения с доводчиком, упором и защитой от выкатывания для установки в корпус мебели и на <br>выдвижной ящик.

DB4502

Комплект шариковых направляющих полного выдвижения с доводчиком, упором и защитой от выкатывания для установки в корпус мебели и на
выдвижной ящик.
  • Система шарикового скольжения полозьев
  • Защита от выкатывания
  • Полное выдвижение
  • Доводчик и мягкое закрывание
  • Монтаж: открытый
  • Установка ящика: фиксированный надвижной
  • Оптимальная нагрузка: 35 кг.

Состав комплекта: шариковые направляющие открытого монтажа - 2 шт

Купить Каталог
Комплект шариковых направляющих полного выдвижения с доводчиком, упором и защитой от выкатывания для установки в корпус мебели и на <br>выдвижной ящик.

DB4503

Комплект шариковых направляющих полного выдвижения, с механизмом push-to-open и защитой от выкатывания, для установки в корпус мебели и на
выдвижной ящик. Плавный бесшумный ход, без самозатягивания, фиксация ящика при закрытии осуществляется надавливанием на фасад, как и для открытия.
  • Система шарикового скольжения полозьев
  • Защита от выкатывания
  • Механизм push-to-open
  • Монтаж: открытый
  • Установка ящика: фиксированный надвижной
  • Оптимальная нагрузка: 35 кг.

Внимание! Ширина ящика не должна превышать 600 мм. Состав комплекта: шариковые направляющие открытого монтажа - 2 шт.

Купить Каталог

НАПРАВЛЯЮЩИЕ СКРЫТОГО МОНТАЖА

Направляющие скрытого монтажа – системы
направляющих скрытого монтажа с амортизацией,
комплектующиеся доводчиком для плавного и бесшумного
закрывания ящика.

Конструктивные особенности:

  • якорь (для фиксации ящика)
  • механизм мягкого закрывания Soft closing сепаратор на шариках (металл или пластик)
  • предохранительные упоры (защита от выкатывания)
  • крючок для фиксации клипс (защита от самопроизвольного выпадения ящика)
  • клипсы быстрого монтажа

Комплект шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком, для скрытого надвижного монтажа, на ящик монтируются только пластиковые фиксаторы - клипсы.

DBF4402

Комплект шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком, для скрытого надвижного монтажа, на ящик монтируются только пластиковые фиксаторы - клипсы.
  • Система шарикового скольжения полозьев
  • Скрытый монтаж
  • Защита от выкатывания
  • Полное выдвижение
  • Доводчик и мягкое закрывание
  • Клипсы быстрого монтажа для ящика

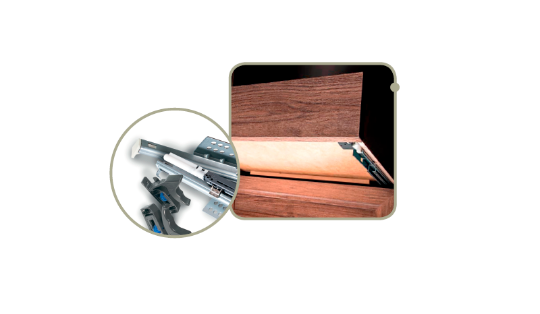

  • Установка ящика: свободный надвижной
  • Оптимальная нагрузка: 30 кг.
Состав комплекта:
  • Шариковые направляющие скрытого монтажа с доводчиком - 2 шт.
  • Клипсы быстрого монтажа - 2 шт.

Купить Каталог
Комплект шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком, для скрытого надвижного монтажа, на ящик монтируются только пластиковые фиксаторы - клипсы.

DBF4802

Комплект шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком, для скрытого надвижного монтажа, на ящик монтируются только пластиковые фиксаторы - клипсы.
  • Система шарикового скольжения полозьев (сепаратор пластиковый)
  • Скрытый монтаж
  • Защита от выкатывания
  • Полное выдвижение
  • Доводчик и мягкое закрывание
  • Клипсы быстрого монтажа для ящика
  • Установка ящика: свободный надвижной
  • Оптимальная нагрузка: 30 кг.

Состав комплекта:

  • Шариковые направляющие скрытого монтажа с доводчиком - 2 шт.
  • Клипсы быстрого монтажа - 2 шт.


Купить Каталог
Комплект шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком, для скрытого надвижного монтажа, на ящик монтируются только пластиковые фиксаторы - клипсы.

DBF4803

Комплект шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком, для скрытого надвижного монтажа, на ящик монтируются только пластиковые фиксаторы - клипсы.
  • Система шарикового скольжения полозьев (сепаратор пластиковый)
  • Скрытый монтаж
  • Защита от выкатывания
  • Полное выдвижение
  • Механизм push-to-open
  • Клипсы быстрого монтажа для ящика
  • Установка ящика: свободный надвижной
  • Оптимальная нагрузка: 30 кг

Состав комплекта:

  • Шариковые направляющие скрытого монтажа push-to-open - 2 шт.
  • Клипсы быстрого монтажа - 2 шт.


Купить Каталог

PARTNERBOX

PARTNERBOX – сборная модульная выдвижная система для ящиков, с демпферной системой амортизации. Используются при производстве и изготовлении мебели премиум-класса, демонстрируют собой простоту, удобство, надежность и долговечность использования.

Конструктивные особенности:

  • крепления задней стенки
  • цветное покрытие
  • механизм регулировки
  • механизм самофиксации и деблокировки
  • крепления для фасада
  • шариковые направляющие скрытого монтажа с амортизатором Soft closing
  • декоративные заглушки
  • конструктивные особенности строения царг

Цвета:

  • Белый
  • Графит

Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком Soft closing. Боковая стенка тонкая. Монтаж скрытый надвижной, с самофиксацией.

PB88St

Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком Soft closing. Боковая стенка тонкая. Монтаж скрытый надвижной, с самофиксацией.
  • Система шарикового скольжения полозьев
  • Металлические боковые стенки
  • Скрытый монтаж
  • Полное выдвижение
  • Доводчик и мягкое закрывание
  • Цветное покрытие

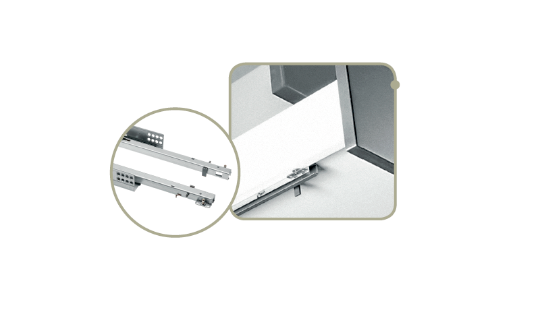

  • Установка ящика: надвижной с самофиксацией
  • Оптимальная нагрузка: 30 кг.

Состав комплекта:

  • Шариковые направляющие скрытого монтажа с доводчиком 2 шт.
  • Царги металлические тонкостенные окрашенные с креплениями для фасада 2 шт.
  • Крепления задней стенки 2 шт.
  • Крепления для фасада 2 шт.
  • Набор саморезов для крепления фасада и задней стенки 4 шт.
  • Заглушки декоративные 2 шт.

Купить Каталог
Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком Soft closing. Боковая стенка тонкая. Монтаж скрытый надвижной, с самофиксацией.

PB88St(PO)

Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с системой открытия нажатием Push-toopen. Боковая стенка тонкая, прямая, высотой 88 мм. Монтаж скрытый надвижной, с самофиксацией.

  • Система шарикового скольжения полозьев
  • Металлические боковые стенки
  • Скрытый монтаж
  • Полное выдвижение
  • Открывание нажатием
  • Цветное покрытие
  • Установка ящика: надвижной с самофиксацией
  • Оптимальная нагрузка: 30 кг.

Состав комплекта:

  • Шариковые направляющие скрытого монтажа с пружиной системы Push-to-open 2 шт.
  • Царги металлические тонкостенные окрашенные с креплениями для фасада 2 шт.
  • Крепления задней стенки 2 шт.
  • Крепления для фасада 2 шт.
  • Набор саморезов для крепления фасада и задней стенки 4 шт.
  • Заглушки декоративные 2 шт.

Купить Каталог
Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком Soft closing. Боковая стенка тонкая. Монтаж скрытый надвижной, с самофиксацией.

PB118St

Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком Soft closing. Боковая стенка тонкая, высотой 118 мм. Монтаж скрытый надвижной,
с самофиксацией.

  • Система шарикового скольжения полозьев
  • Металлические боковые стенки
  • Скрытый монтаж
  • Полное выдвижение
  • Доводчик и мягкое закрывание
  • Цветное покрытие
  • Установка ящика: надвижной с самофиксацией
  • Оптимальная нагрузка: 30 кг.

Состав комплекта:

  • Шариковые направляющие скрытого монтажа с доводчиком 2 шт.
  • Царги металлические тонкостенные окрашенные 2 шт.
  • Крепления задней стенки 2 шт.
  • Крепления для фасада 2 шт.
  • Набор саморезов для крепления фасада и задней стенки 4 шт.
  • Заглушки декоративные 2 шт.

Купить Каталог
Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком Soft closing. Боковая стенка тонкая. Монтаж скрытый надвижной, с самофиксацией.

PB118St(PO)

Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с системой открытия нажатием Push-toopen. Боковая стенка тонкая, прямая, высотой 118 мм. Монтаж скрытый надвижной, с самофиксацией.


  • Система шарикового скольжения полозьев
  • Металлические боковые стенки
  • Скрытый монтаж
  • Полное выдвижение
  • Открывание нажатием
  • Цветное покрытие
  • Установка ящика: надвижной с самофиксацией
  • Оптимальная нагрузка: 30 кг.

Состав комплекта:

  • Шариковые направляющие скрытого монтажа с пружиной системы Push-to-open 2 шт.
  • Царги металлические тонкостенные окрашенные 2 шт.
  • Крепления задней стенки 2 шт.
  • Крепления для фасада 2 шт.
  • Набор саморезов для крепления фасада и задней стенки 4 шт.
  • Заглушки декоративные 2 шт.

Купить Каталог
Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком Soft closing. Боковая стенка тонкая. Монтаж скрытый надвижной, с самофиксацией.

PB150St

Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком Soft closing. Боковая стенка тонкая, высотой 150 мм. Монтаж скрытый надвижной,
с самофиксацией.

  • Система шарикового скольжения полозьев
  • Металлические боковые стенки
  • Скрытый монтаж
  • Полное выдвижение
  • Доводчик и мягкое закрывание
  • Цветное покрытие
  • Установка ящика: надвижной с самофиксацией
  • Оптимальная нагрузка: 30 кг.

Состав комплекта:

  • Шариковые направляющие скрытого монтажа с доводчиком 2 шт.
  • Царги металлические тонкостенные окрашенные 2 шт
  • Крепления задней стенки 2 шт.
  • Крепления для фасада (установлены) 2 шт.
  • Стяжка фасадная для эксцентрика 2 шт.
  • Набор саморезов для крепления фасада и задней стенки (упаковка)
    1 шт.
  • Заглушки декоративные 2 шт

Купить Каталог
Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком Soft closing. Боковая стенка тонкая. Монтаж скрытый надвижной, с самофиксацией.

PB184St(PO)

Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком Soft closing и системой открытия нажатием Push-to-open. Боковая стенка тонкая, прямая, высотой 184 мм. Монтаж скрытый надвижной, с самофиксацией.

  • Система шарикового скольжения полозьев
  • Металлические боковые стенки
  • Скрытый монтаж
  • Полное выдвижение
  • Открывание нажатием
  • Цветное покрытие
  • Установка ящика: надвижной с самофиксацией
  • Оптимальная нагрузка: 30 кг.

Состав комплекта:

  • Шариковые направляющие скрытого монтажа с пружиной системы Push-to-open 2 шт.
  • Царги металлические тонкостенные окрашенные 2 шт
  • Крепления задней стенки 2 шт.
  • Крепления для фасада (установлены) 2 шт.
  • Стяжка фасадная для эксцентрика 2 шт.
  • Набор саморезов для крепления фасада и задней стенки (упаковка)
    1 шт.
  • Заглушки декоративные 2 шт

Купить Каталог
Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком Soft closing. Боковая стенка Л-образная. Монтаж скрытый надвижной, с самофиксацией.

PB89Л

Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком Soft closing. Боковая стенка Л-образная высота 86 мм. Монтаж скрытый надвижной, с самофиксацией.
  • Система шарикового скольжения полозьев
  • Металлические боковые стенки
  • Скрытый монтаж
  • Полное выдвижение
  • Доводчик и мягкое закрывание
  • Цветное покрытие
  • Установка ящика: надвижной с самофиксацией
  • Оптимальная нагрузка: 30 кг.

Состав комплекта:

  • Шариковые направляющие скрытого монтажа с доводчиком 2 шт.
  • Царги металлические Л-образные окрашенные с креплениями для фасада 2 шт.
  • Крепления задней стенки 2 шт.
  • Саморезы для крепления задней стенки упаковка 1 шт.
  • Заглушки декоративные 2 шт.

Купить Каталог
Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком Soft closing. Боковая стенка Л-образная. Монтаж скрытый надвижной, с самофиксацией.

PB86Л(РО)

Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с системой открытия нажатием Pushto-open. Боковая стенка Л-образная, высотой 86 мм. Монтаж скрытый надвижной, с самофиксацией.
  • Система шарикового скольжения полозьев
  • Металлические боковые стенки
  • Скрытый монтаж
  • Полное выдвижение
  • Цветное покрытие
  • Установка ящика: надвижной с самофиксацией
  • Оптимальная нагрузка: 30 кг.

Состав комплекта:

  • Шариковые направляющие скрытого монтажа с пружиной системы
    Push-to-open 2 шт.
  • Царги металлические Л-образные окрашенные с креплениями для фасада 2 шт.
  • Крепления задней стенки 2 шт.
  • Саморезы для крепления задней стенки упаковка 1 шт.
  • Заглушки декоративные 2 шт.

Купить Каталог
Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком Soft closing. Боковая стенка Л-образная. Монтаж скрытый надвижной, с самофиксацией.

PBR01

Комплект продольных рейлингов для сборной модульной выдвижной системы ящиков PARTNERBOX. Монтаж скрытый регулируемый, для ящиков большой высоты и систем "ящик в ящик".
  • Цветное покрытие
  • Круглое сечение
  • Материал: металл, пластик

Составк комплекта:

  • Рейлинг продольный окрашенный - 2 шт.
  • Крепление к задней стенки ящика - 2 шт.
  • Крепления к фасаду - 2 шт.
  • Втулка монтажная под крепление к фасаду - 2 шт.
  • Муфта надвижная - 4 шт.

Купить Каталог
Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком Soft closing. Боковая стенка Л-образная. Монтаж скрытый надвижной, с самофиксацией.

PBR02

Комплект продольных рейлингов для сборной модульной выдвижной системы ящиков PARTNERBOX. Монтаж скрытый регулируемый, для ящиков большой высоты и систем "ящик в ящик".
  • Цветное покрытие
  • Круглое сечение
  • Материал: металл, пластик

Составк комплекта:

  • Рейлинг продольный окрашенный - 2 шт.
  • Крепление к задней стенки ящика - 2 шт.
  • Крепления к фасаду - 2 шт.
  • Втулка монтажная под крепление к фасаду - 2 шт.
  • Муфта надвижная - 4 шт.

Купить Каталог
Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком Soft closing. Боковая стенка Л-образная. Монтаж скрытый надвижной, с самофиксацией.

FPO115-1200

Передняя стенка внутреннего ящика для сборки "boxin-box" системы PARTNERBOX. Поставляется в панелях под резку длиной 1200 мм.

  • Фасадное размещение
  • Профиль под ручку
  • Материал металл
  • Цветное покрытие

Купить Каталог
Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком Soft closing. Боковая стенка Л-образная. Монтаж скрытый надвижной, с самофиксацией.

PBR03/1200

Рейлинг поперечный для передней стенки внутреннего ящика под крепление 186 мм при сборке "box-in-box" системы PARTNERBOX. Поставляется в хлыстах длиной 1200 мм.

  • Цветное покрытие
  • Прямоугольное сечение
  • Фасадное (поперечное) размещение
  • Материал металл

Купить Каталог
Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком Soft closing. Боковая стенка Л-образная. Монтаж скрытый надвижной, с самофиксацией.

FС116QM

Держатель для передней панели внутреннего ящика высотой 116 мм конструкции "box-in-box" для системы PARTNERBOX.

  • Цветное покрытие
  • Материал: металл, пластик

Купить Каталог
Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком Soft closing. Боковая стенка Л-образная. Монтаж скрытый надвижной, с самофиксацией.

FС186QM

Держатель для передней панели и поперечного рейлинга внутреннего ящика высотой 186 мм конструкции "boxin-box" для системы PARTNERBOX.

  • Цветное покрытие
  • Материал: металл, пластик

Купить Каталог
Сборная модульная выдвижная система для ящиков на шариковых направляющих скрытого монтажа, полного выдвижения с доводчиком Soft closing. Боковая стенка Л-образная. Монтаж скрытый надвижной, с самофиксацией.

DM-01-GR

Доводчик-амортизатор универсальный для мебельных направляющих, направляющих MB и дверей шкафовкупе. Устанавливается совместно с роликовыми или шариковыми направляющими, не имеющими в своей конструкции аналогичного механизма. Обеспечивают плавное и бесшумное закрывание ящика либо дверей.

  • Амортизация
  • Скрытый монтаж
  • Универсальное применение
  • Цвет серый

Купить Каталог
Руководитель направления Фурнитура PARTNER

Мочалова Екатерина

По вопросам оптовых поставок обращайтесь к руководителю направления фурнитура PARTNER, гарантируем профессиональную поддержку, отвечаем на все вопросы.

техническая документация

Предоставим полную техническую документацию, монтажные схемы с указанием всех необходимых размеров, рекомендации по расчету нагрузки и оптимизации затрат на фурнитуру.

профессиональный подбор фурнитуры

Приглашаем к сотрудничеству производителей мебели, фабрики, частных мастеров, дизайнеров для создания безопасной, комфортной и долговечной мебели. Осуществляем подбор по Вашим проектам, работаем по 44 и 223 ФЗ

Телефон +7 (343) 272-08-80 доб. 163

Сотовый +7 (965) 515-42-02

mochalova@grouppartner.ru

Задать вопрос

Невероятная точность в каждой детали PARTNER

Каталог содержит максимально подробные монтажные схемы и чертежи всех направляющих для надежной и безупречной мебели.

Используйте фурнитуру Партнер, чтобы не только сэкономить, но и получить максимальную свободу в выборе материалов для своего производства. Каталог и схемы скачиваются дольше обычного, все печатные материалы высокого качестве, без водных знаков, пожалуйста, дождитесь загрузки!


Схемы и чертежи

Способы монтажа и крепления ящика

Направляющие — механизмы, предназначенные для быстрого и комфортного извлечения ящиков или выдвижных полок из различных видов мебели. Производителями выпускаются несколько типов приспособлений, различающихся принципами действия и способами крепления, полным или
частичным выдвижением и стоимостью.

Роликовые направляющие и металлобоксы на их основе крайне просты в своем монтаже. Монтаж вариативен лишь в отношении длины направляющих и зависит от глубины корпуса и длины боковой стенки устанавливаемых в него ящиков.

Шариковые направляющие и сборные модульные системы на их основе более разнообразны в своей конструкции, поэтому и способы монтажа будут различны, в зависимости от особенностей конструкции, и даже при одинаковом принципе монтажа в корпусе могут иметь некоторые различия в способе навеса ящика.

Фиксированный способ монтажа
фиксированный надвижной

Ответные направляющие закрепляются непосредственно на ящике и монтируются способом вставки в ответные направляющие,
укрепленные на корпусе.

Свободный надвижной монтаж
свободный надвижной

На ящик крепятся только клипсы быстрого монтажа, для фиксации на выдвижных полозьях направляющих, закрепленных в корпусе, ящик как бы "задвигается" на полозья, до захода якоря в высверленный в задней стенке ящика паз.

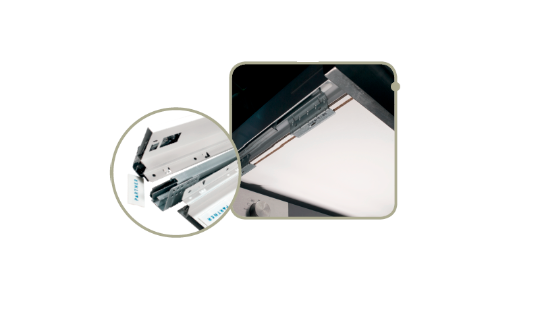

Свободный надвижной с самофиксацией монтаж
свободный надвижной с самофиксацией

Ящик задвигается на полозья направляющих до захода якоря направляющих в паз на одной
из плоскостей боковой стенки и фиксируется в полости царги рычажковым механизмом на
пружине.

Свободный надвижной на цапфу монтаж
свободный насадной (на цапфу)

На ящик монтируются предохранители от самопроизвольного демонтажа, конструкция выдвижных полозьев направляющих имеет специальное штыревое устройство. Ящик вставляется подготовленными отверстиями в задней стенке ящика под якоря направляющих.

Способы монтажа направляющих в корпусе

Способы крепления позволяют определить функциональность ящика и назначение в мебели. Стандартные способы крепления обеспечивают надежную фиксацию на ящике для безопасной и долговечной мебели.
Схема крепления и монтажа роликовых направляющих
МОНТАЖ РОЛИКОВЫХ НАПРАВЛЯЮЩИХ

Роликовые направляющие - открытый, направляющие, монтируемые на ящике, видимы при открывании. Металлобоксы - открытый, боковые стенки металлобокса видимы при открывании

Схема крепления и монтажа шариковых направляющих
МОНТАЖ ШАРИКОВЫХ НАПРАВЛЯЮЩИХ

Монтаж направляющих открытый, направляющие, монтируемые на ящике, видимы при открывании. Направляющие скрытые, направляющие, на которые устанавливается ящик, не видимы при открывании открытый.  Подстольный, направляющие монтируются под столешницей.

CRM-форма появится здесь

ПАРТНЕР

Фурнитура и комплектующие для мебели

Оптовый поставщик фурнитуры, крепежа, листового материала и комплектующих для производства мебели. В нашем ассортименте и всегда в наличии на складе ЛДСП, мебельная фурнитура, столешницы, мебельная кромка, профиль для изготовления шкафов-купе, опоры и петли, полкодержатели и ручки, замки, крючки и декоры, направляющие и наполнение для шкафов, мойки, смесители и наполнение для кухни, все для кроватей и мягкой мебели.

Сообщить о нарушении
